MV-500R BLACK NC
Κωδικός παραγγελίας:
0101-0380

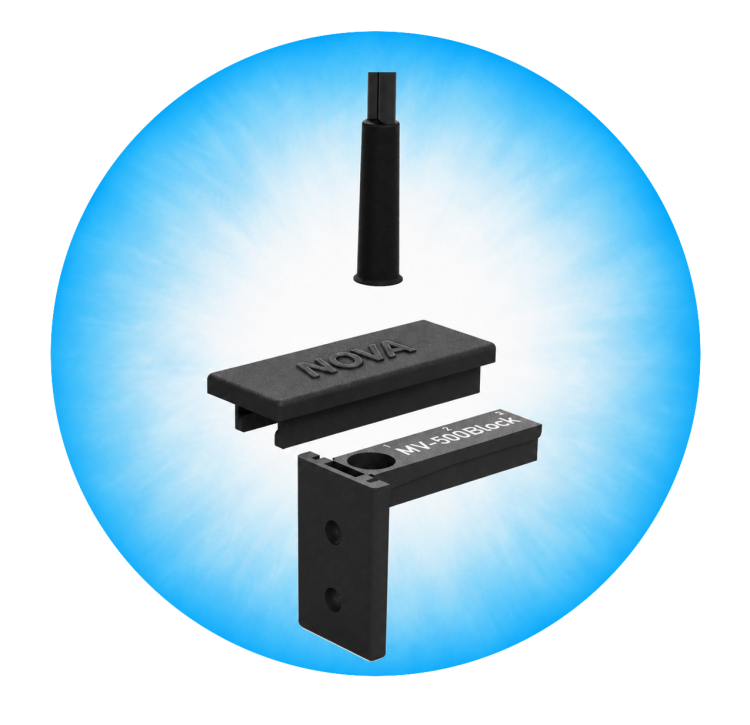

Η μαγνητική επαφή NOVA MV-500R BLACK περιλαμβάνει Reed με στρογγυλή κεφαλή και έχει σχεδιαστεί για συρόμενα και ανασυρόμενα κουφώματα. Είναι κατάλληλη για συστήματα ασφαλείας, εξοικονόμηση ενέργειας και αυτοματισμούς.
Τοποθέτηση επαφής
Συρόμενο κούφωμα
Προτεινόμενη θέση
Για την τοποθέτηση της επαφής υπάρχουν δύο εναλλακτικές θέσεις, ανάλογα με τη θέση τοποθέτησης του μαγνήτη.
Βασική αρχή τοποθέτησης
Για τη σωστή τοποθέτηση της επαφής ξεκινήστε με την τοποθέτηση του μαγνήτη. Η θέση του μαγνήτη καθορίζει με ακρίβεια το σημείο στο οποίο θα τοποθετηθεί το Reed.
Τοποθέτησης του μαγνήτη
Α.Εκδοχή τοποθέτηση του μαγνήτη
Η απόσταση ενεργοποίησης της επαφής από τον μαγνήτη (gap) είναι 3 cm. Εάν η απόσταση είναι μεγαλύτερη, στερεώστε τον μαγνήτη χρησιμοποιώντας την εναλλακτική οπή στήριξης, ώστε να μειωθεί η απόσταση από το Reed και να αποφευχθούν ψευδείς συναγερμοί.
Β. Εκδοχή τοποθέτηση του μαγνήτη
Στα ανασυρόμενα κουφώματα, ο μαγνήτης στερεώνεται με βίδα στο επάνω μέρος της βέργας του μηχανισμού.
Τοποθέτησης του Reed

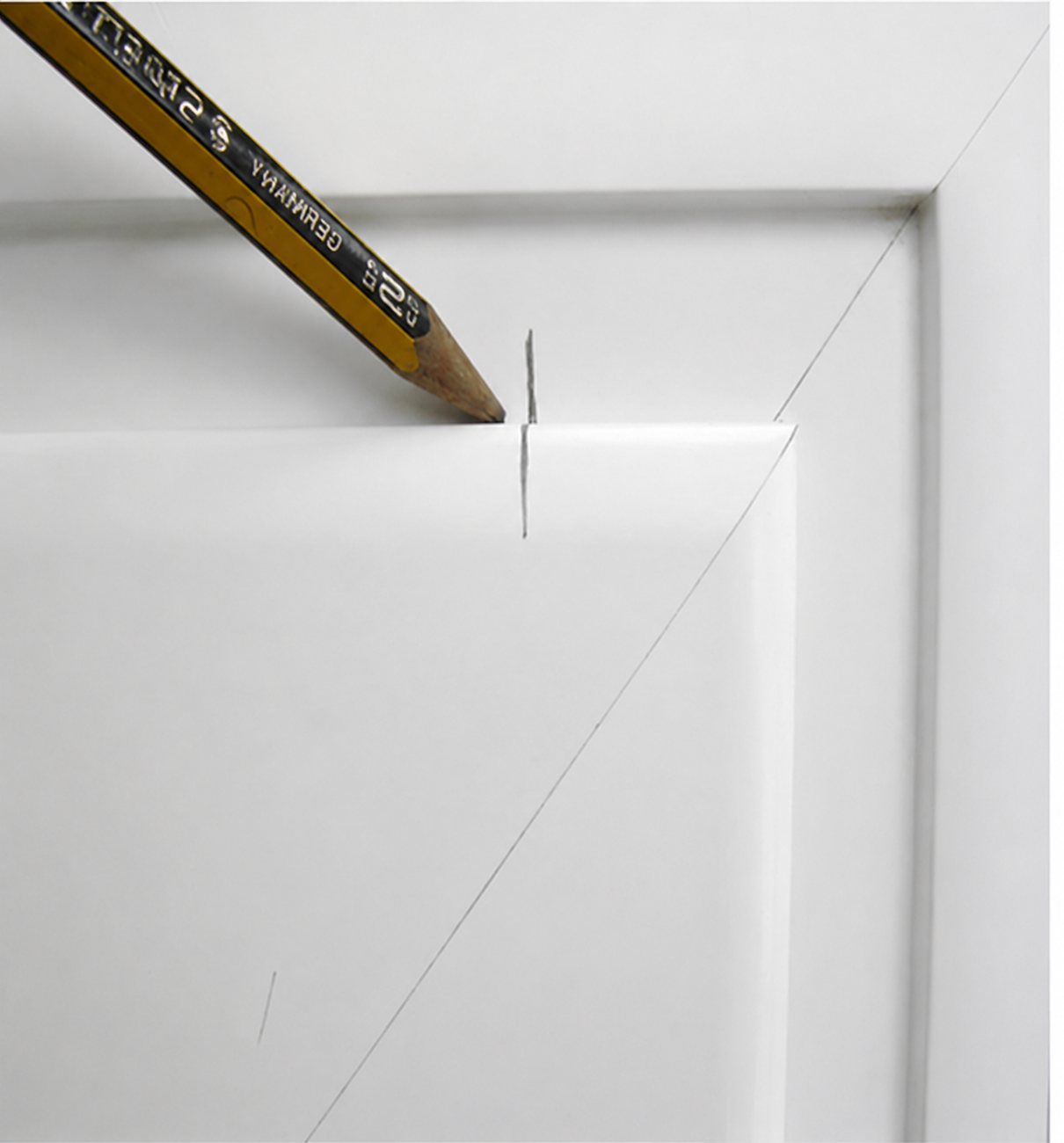

Σημαδέψτε στην εξωτερική πλευρά του συρόμενου φύλλου το σημείο που αντιστοιχεί στον αριθμό 2 επάνω στον μαγνήτη. Κλείστε το φύλλο και μεταφέρετε το σημάδι στο σταθερό κάσωμα.
Στο σημείο που έχετε σημαδέψει, ανοίξτε οπή στον οδηγό του κασώματος. Για να εφαρμόσει σωστά το Reed, η οπή πρέπει να έχει διάμετρο ακριβώς Ø 7 mm.

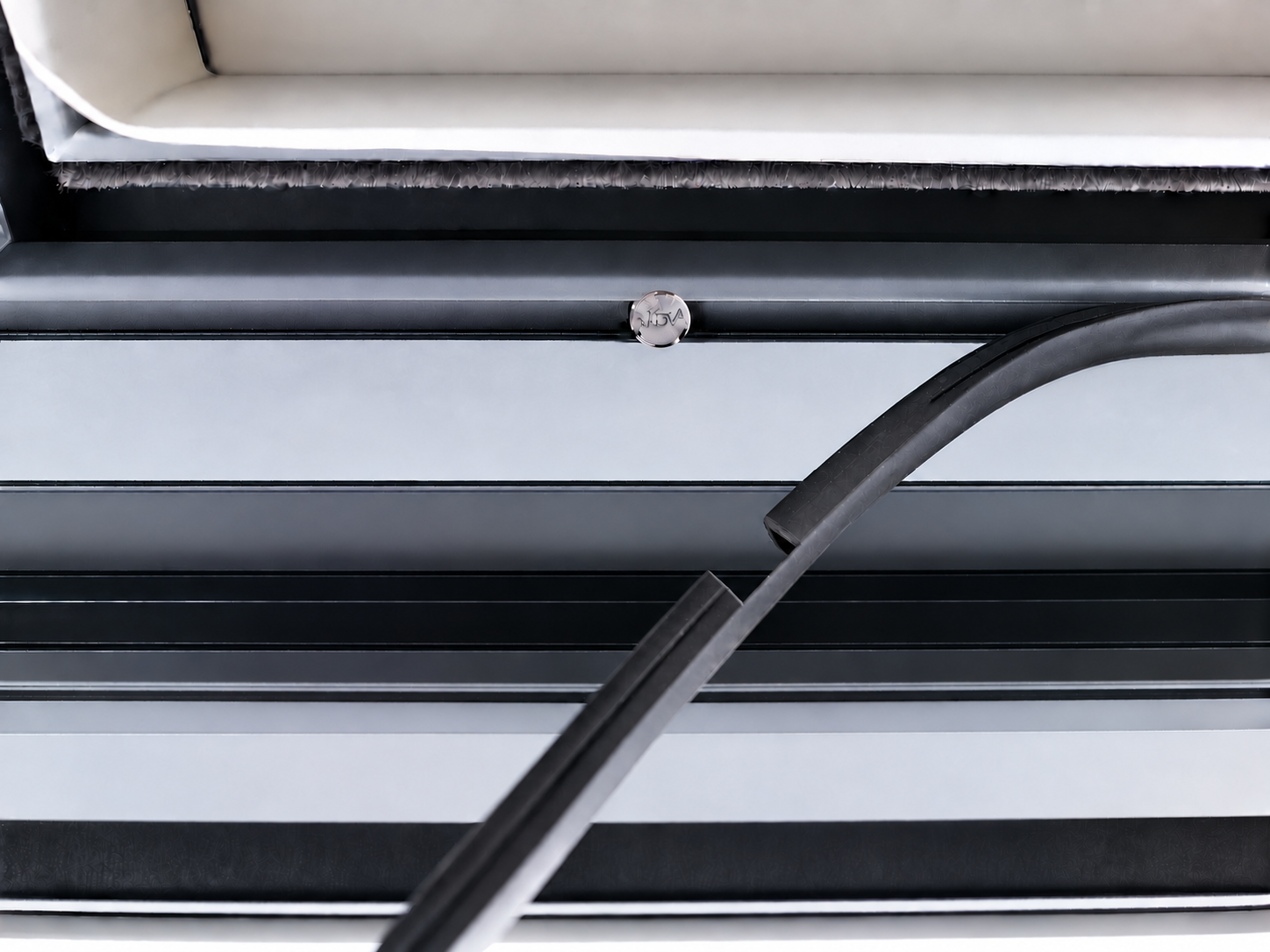

Εάν χρησιμοποιείτε δράπανο χειρός, ανοίξτε πρώτα διαμπερή οπή με τρυπάνι Ø6 mm. Έπειτα, τοποθετήστε τρυπάνι Ø7 mm και διευρύνετε την οπή σε βάθος 1 cm. Περάστε το καλώδιο του Reed μέσα από το κάσωμα και κουμπώστε το Reed στην οπή.
Όταν στο επιλεγμένο σημείο τοποθέτησης του Reed υπάρχει λάστιχο που καλύπτει τη σχισμή, ξεκουμπώστε το και τοποθετήστε το Reed.
Στη συνέχεια, αφαιρέστε από το κάτω μέρος του λάστιχου την προεξοχή που εμποδίζει την εφαρμογή του πάνω από την κεφαλή του Reed και κουμπώστε ξανά το λάστιχο στη θέση του.

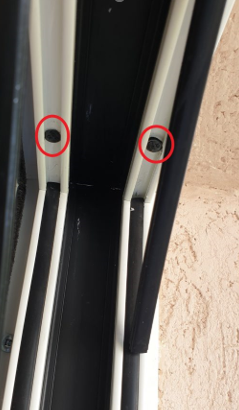

Μετά την ολοκλήρωση της τοποθέτησης, η επαφή είναι πρακτικά αόρατη.
Έλεγχος πριν από την ολοκλήρωση.

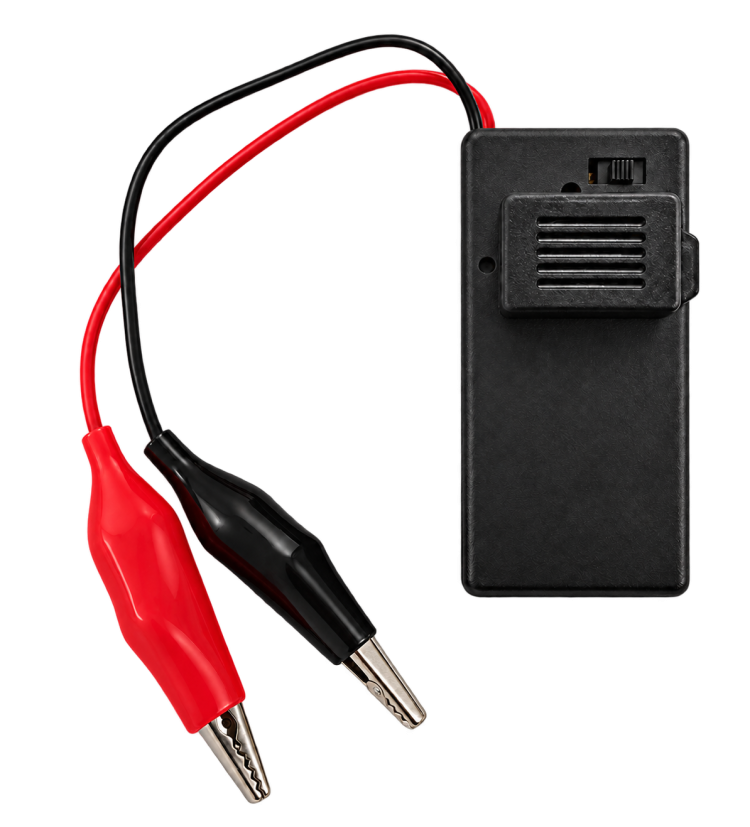

Συνδέστε έναν ηχητικό βομβητή (buzzer) ή ένα κατάλληλο όργανο στα άκρα των καλωδίων και ελέγξτε τη σωστή λειτουργία της επαφής πριν προχωρήσετε στη συνδεσμολογία
Μαγνητική επαφή NOVA MV-300R έχει εφαρμογή σε όλους τους τύπους των ανοιγόμενων κουφωμάτων. Συνδυάζεται με όλα τα συστήματα συναγερμού ενσύρματοι και ασύρματοι, για αξοικονόμηση ενέργειας και αυτοματισμούς
Κούφωμα με κάμερα περιμετρικού
Το Reed τοποθετημένο
Ο μαγνήτης τοποθετημένος σε βίδα του μηχανισμού
Δείτε το προϊόν στην πράξη
Στην εικόνα αριστερά παρατηρούμε τον μαγνήτη τοποθετημένο σε υπάρχουσα βίδα του μηχανισμού, στο κάτω μέρος του φύλλου και προς την πλευρά του ανοίγματος.
Η συγκεκριμένη θέση προτείνεται όταν η μαγνητική επαφή χρησιμοποιείται για σύστημα συναγερμού, καθώς επιτρέπει στο ανοιγόμενο κούφωμα να παραμένει ασφαλισμένο ακόμη και στη θέση ανάκλισης.
Ακριβώς απέναντι από το κέντρο του μαγνήτη, ανοίγουμε στο κάσωμα οπή Ø7–9 mm και τοποθετούμε το Reed της επαφής, όπως παρουσιάζεται στην εικόνα.
Κατά την τοποθέτηση, φροντίζουμε να αφήσουμε επαρκές μήκος καλωδίου μέσα στην κοιλότητα του προφίλ, ώστε το Reed να μπορεί εύκολα να βγεί σε περίπτωση μελλοντικού ελέγχου.
Περιγραφή
MV-300R ZAMAK
Η Νέα Γενιά Μαγνητικής Επαφής από τη NOVA
Για ακόμη μια φορά, η NOVA αποδεικνύει την τεχνολογική της υπεροχή, παρουσιάζοντας τη μαγνητική επαφή MV-300R ZAMAK.
Ειδικά σχεδιασμένη για ανοιγόμενα κουφώματα αλουμινίου, PVC και ξύλου, όπου το φύλλο διαθέτη κάμερα περιμετρικού.
Καινοτομία & Ανώτερη Απόδοση
• Κατασκευή από ZAMAK – εξασφαλίζει στιβαρότητα και αισθητική εναρμόνιση με τα εξαρτήματα του κουφώματος.
• Εσωτερική τοποθέτηση – σχεδόν αόρατη, ιδανική για υψηλές αισθητικές απαιτήσεις.
• Ελαστομερής φλάντζα – διατηρεί την υδατοστεγανότητα και δεν επηρεάζει τη θερμοδιακοπή, προσφέροντας απόλυτη ασφάλεια χωρίς συμβιβασμούς.
• Ιδανική για συστήματα ασφαλείας και για εξοικονόμηση ενέργειας
Ιδανική για
• Κατοικίες & επαγγελματικούς χώρους
• Συστήματα συναγερμού και εξοικονόμηση ενέργειας
• Κατασκευές υψηλών απαιτήσεων σε αισθητική & αντοχή
MV-300R ZAMAK – Η διακριτική λύση που προστατεύει, χωρίς να φαίνεται
Τεχνικά χαρακτηριστικά
Casing: ΖΑΜΑΚ
Magnet: NdFeB
Switch:
Function: NC or NO
Switched Power: MAX 5 W
Switched Voltage: MAX 60 Volt
Operating Temperature: -30oC έως +80oC
Gaps = 3,0 cm
Wires:
• PVC
• Voltage Operating-Liy: 0,14mm2 =500V
• Length: 40 cm & με 3,5 μετ.
