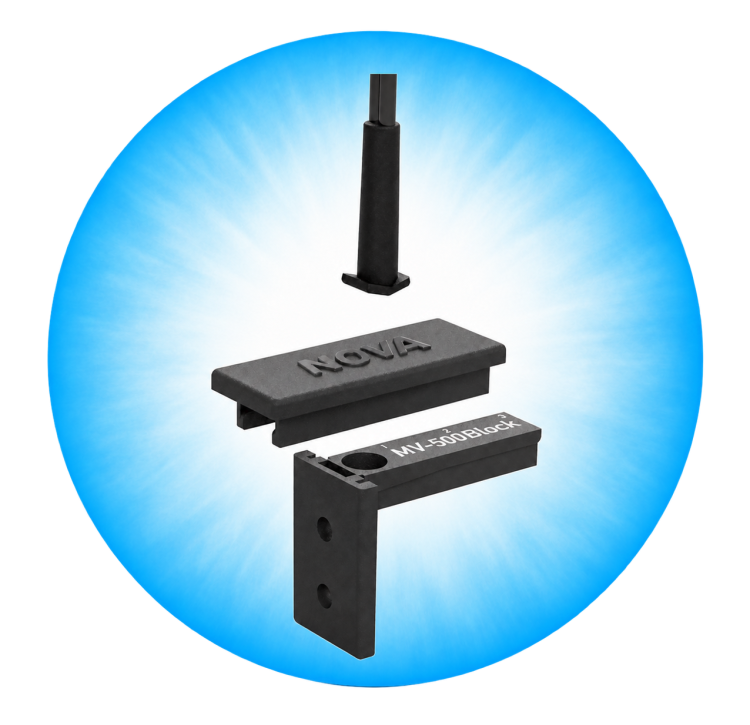

MV-500 BLACK NC
Κωδικός παραγγελίας:
0101-0386
Η μαγνητική επαφή NOVA MV-500 BLACK με τεράγωνο κεφάλι το Reed, έχει σχεδιαστεί για συρόμενα κουφώματα που διαθέτουν οδηγό με πυργάκι. Είναι κατάλληλη για συστήματα ασφαλείας, εξοικονόμηση ενέργειας και αυτοματισμούς.
Τοποθέτηση επαφής
Συρόμενο κούφωμα με πυργάκι.
Προτεινόμενη θέση
Για τη σωστή τοποθέτηση της επαφής, υπάρχουν δύο εναλλακτικές θέσεις.
Βασική αρχή τοποθέτησης
Για τη σωστή τοποθέτηση της επαφής ξεκινήστε με την τοποθέτηση του μαγνήτη. Η θέση του μαγνήτη καθορίζει με ακρίβεια το σημείο στο οποίο θα τοποθετηθεί το Reed απέναντί του.
Τοποθέτησης του μαγνήτη
1. Τοποθέτηση του μαγνήτη
Τοποθετήστε το μαγνήτη εντός της κοιλότητας του φύλλου όπως στην εικόνα. Η βίδα στήριξης έχει σχεδιαστή να βιδώνει ακριβώς στη γωνία και όχι στο σύνδεσμο. Η απόσταση που επιδρά ο μαγνήτης στην επαφή (gap ) είναι στα 3 cm. Εάν η απόσταση είναι μεγαλύτερη για αποφυγή ψευδών συναγερμών βιδώστε την εναλλακτική οπή.
Τοποθέτηση του Reed
Σημαδέψτε στην εξωτερική πλευρά του συρόμενου φύλλου τη θέση της κεφαλής του μαγνήτη. Στη συνέχεια, κλείστε το φύλλο και μεταφέρετε το σημάδι στο σταθερό μέρος του κουφώματος, ώστε να προσδιορίσετε την αντίστοιχη θέση του Reed.
Στο σημείο που έχετε σημαδέψει, ανοίξτε οπή στον οδηγό του κασώματος. Για να εφαρμόσει σωστά το Reed, η οπή πρέπει να έχει διάμετρο ακριβώς Ø 7 mm.
Εάν χρησιμοποιείτε δράπανο χειρός, ανοίξτε πρώτα διαμπερή οπή με τρυπάνι Ø6 mm. Έπειτα, τοποθετήστε τρυπάνι Ø7 mm και διευρύνετε την οπή σε βάθος 1 cm. Περάστε το καλώδιο του Reed μέσα από το κάσωμα και κουμπώστε το Reed στην οπή.
Έλεγχος πριν από την ολοκλήρωση
Συνδέστε έναν ηχητικό βομβητή (buzzer) ή ένα κατάλληλο όργανο στα άκρα των καλωδίων και ελέγξτε τη σωστή λειτουργία της επαφής πριν προχωρήσετε στη συνδεσμολογία
Οδηγίες τοποθέτησης
Αφεθείτε να σας οδηγήσουμε στον τρόπο τοποθέτησης και σας εγγυόμαστε το τέλειο αποτέλεσμα
Μαγνητική επαφή NOVA MV-300R έχει εφαρμογή σε όλους τους τύπους των ανοιγόμενων κουφωμάτων. Συνδυάζεται με όλα τα συστήματα συναγερμού ενσύρματοι και ασύρματοι, για αξοικονόμηση ενέργειας και αυτοματισμούς
Κούφωμα με κάμερα περιμετρικού
Το Reed τοποθετημένο
Ο μαγνήτης τοποθετημένος σε βίδα του μηχανισμού
Δείτε το προϊόν στην πράξη
Στην εικόνα αριστερά παρατηρούμε τον μαγνήτη τοποθετημένο σε υπάρχουσα βίδα του μηχανισμού, στο κάτω μέρος του φύλλου και προς την πλευρά του ανοίγματος.
Η συγκεκριμένη θέση προτείνεται όταν η μαγνητική επαφή χρησιμοποιείται για σύστημα συναγερμού, καθώς επιτρέπει στο ανοιγόμενο κούφωμα να παραμένει ασφαλισμένο ακόμη και στη θέση ανάκλισης.
Ακριβώς απέναντι από το κέντρο του μαγνήτη, ανοίγουμε στο κάσωμα οπή Ø7–9 mm και τοποθετούμε το Reed της επαφής, όπως παρουσιάζεται στην εικόνα.
Κατά την τοποθέτηση, φροντίζουμε να αφήσουμε επαρκές μήκος καλωδίου μέσα στην κοιλότητα του προφίλ, ώστε το Reed να μπορεί εύκολα να βγεί σε περίπτωση μελλοντικού ελέγχου.
Περιγραφή
MV-300R ZAMAK
Η Νέα Γενιά Μαγνητικής Επαφής από τη NOVA
Για ακόμη μια φορά, η NOVA αποδεικνύει την τεχνολογική της υπεροχή, παρουσιάζοντας τη μαγνητική επαφή MV-300R ZAMAK.
Ειδικά σχεδιασμένη για ανοιγόμενα κουφώματα αλουμινίου, PVC και ξύλου, όπου το φύλλο διαθέτη κάμερα περιμετρικού.
Καινοτομία & Ανώτερη Απόδοση
• Κατασκευή από ZAMAK – εξασφαλίζει στιβαρότητα και αισθητική εναρμόνιση με τα εξαρτήματα του κουφώματος.
• Εσωτερική τοποθέτηση – σχεδόν αόρατη, ιδανική για υψηλές αισθητικές απαιτήσεις.
• Ελαστομερής φλάντζα – διατηρεί την υδατοστεγανότητα και δεν επηρεάζει τη θερμοδιακοπή, προσφέροντας απόλυτη ασφάλεια χωρίς συμβιβασμούς.
• Ιδανική για συστήματα ασφαλείας και για εξοικονόμηση ενέργειας
Ιδανική για
• Κατοικίες & επαγγελματικούς χώρους
• Συστήματα συναγερμού και εξοικονόμηση ενέργειας
• Κατασκευές υψηλών απαιτήσεων σε αισθητική & αντοχή
MV-300R ZAMAK – Η διακριτική λύση που προστατεύει, χωρίς να φαίνεται
Τεχνικά χαρακτηριστικά
Casing: ΖΑΜΑΚ
Magnet: NdFeB
Switch:
Function: NC or NO
Switched Power: MAX 5 W
Switched Voltage: MAX 60 Volt
Operating Temperature: -30oC έως +80oC
Gaps = 3,0 cm
Wires:
• PVC
• Voltage Operating-Liy: 0,14mm2 =500V
• Length: 40 cm & με 3,5 μετ.
