MV-300PM ZAMAK
Κωδικός παραγγελίας:
0101-0450

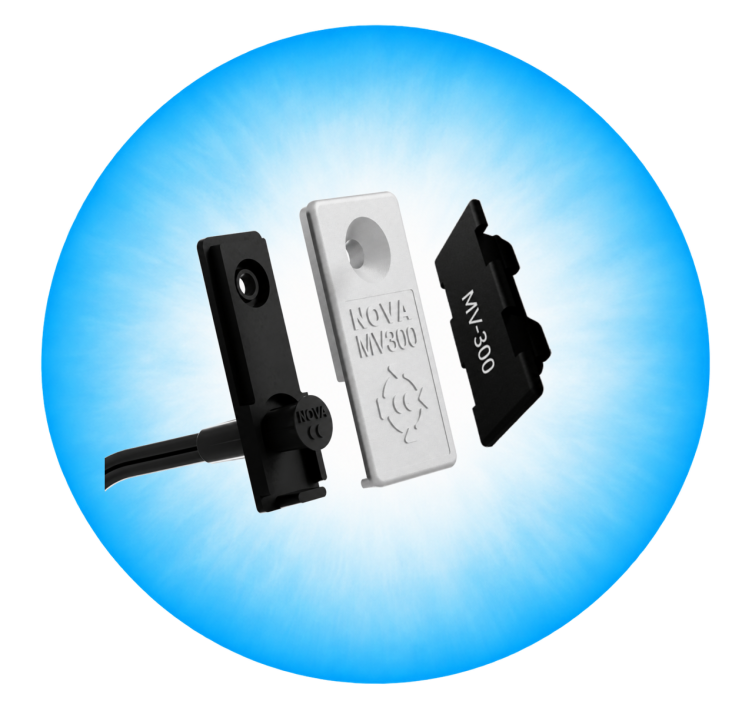

Η μαγνητική επαφή NOVA MV-300PM ZAMAK έχει σχεδιαστεί αποκλειστικά για ανοιγόμενα κουφώματα που διαθέτουν κάμερα περιμετρικού. Προορίζεται αποκλειστικά για συστήματα ασφαλείας.
Η μαγνητική επαφή NOVA MV-300R ZAMAK έχει σχεδιαστεί αποκλειστικά για ανοιγόμενα κουφώματα που διαθέτουν κάμερα περιμετρικού. Διαθέτει μεταλλικό καπάκι από ZAMAK, δίνοντας την εντύπωση ότι είναι εξάρτημα του μηχανισμού.
Ανάμεσα στο καπάκι ZAMAK και το κούφωμα τοποθετείται ελαστική φλάντζα, η οποία σφραγίζει το σημείο επαφής και εμποδίζει τη διέλευση νερού και αέρα από την οπή των καλωδίων και την οπή της βίδας στήριξης.
Η επαφή είναι κατάλληλη για συστήματα ασφαλείας, εξοικονόμηση ενέργειας και αυτοματισμούς.
Τοποθέτηση επαφής
Κούφωμα με κάμερα περιμετρικού
Αποκλειστική θέση
Η θέση της επαφής είναι αποκλειστικά και μόνο στο κάτω μέρος του κουφώματος. Έτσι το κούφωμα παραμένει ασφαλισμένο και στη θέση ανάκλησης.
Βασική αρχή τοποθέτησης
Για να έχετε το ιδανικό αποτέλεσμα είναι απαραίτητο να τοποθετήσετε πρώτα το μαγνήτη.
Τοποθέτηση μαγνήτη
Ο σχεδιασμός του μαγνήτη επιτρέπει την κουμπωτή τοποθέτησή του μέσα στην κοιλότητα της κάμερας του μηχανισμού. Τοποθετήστε τον προς την πλευρά του μεντεσέ, σε σημείο όπου η κοιλότητα παραμένει ελεύθερη από τον μηχανισμό.
Τοποθέτηση Reed και φλάντζας
Περάστε την κεφαλή του Reed μέσα από τη μεγάλη οπή της φλάντζας, όπως φαίνεται στην εικόνα. Στη συνέχεια, σύρετε την κεφαλή του Reed στην υποδοχή της βάσης ZAMAK και εφαρμόστε τη φλάντζα στη βάση του ΖΑΜΑΚ.
Ακριβής ευθυγράμμιση
Ακριβώς απέναντι από το κέντρο του μαγνήτη ανοίξτε στο κάσωμα μία οπή διαμέτρου Ø 7 mm.
Διέλευση του καλωδίου
Περάστε το καλώδιο του Reed διαμπερές στο κάσωμα από την οπή και αφήστε επαρκές μήκος καλωδίου στην κοιλότητα του κουφώματος, ώστε να είναι δυνατός ένας μελλοντικός έλεγχος ή η συντήρηση της επαφής.
Βιδώστε το καπάκι από ΖΑΜΑΚ μαζί με το Reed και η τοποθέτηση έχει τελειώσει. Πριν την συνδεσμολογία της επαφής με το καλώδιο του συναγερμού θα πρέπει να κάνετε τον τελευταίο τεχνικό έλεγχο για τη διαπίστωση της καλής λειτουργίας της επαφής.
Έλεγχος πριν από την ολοκλήρωση.
Συνδέστε έναν ηχητικό βομβητή (buzzer) ή ένα κατάλληλο όργανο στα άκρα των καλωδίων και ελέγξτε τη σωστή λειτουργία της επαφής πριν προχωρήσετε στη συνδεσμολογία
Έλεγχος πριν από την ολοκλήρωση
Συνδέστε έναν ηχητικό βομβητή (buzzer) ή ένα κατάλληλο όργανο στα άκρα των καλωδίων και ελέγξτε τη σωστή λειτουργία της επαφής πριν προχωρήσετε στη συνδεσμολογία
Οδηγίες τοποθέτησης
Ακολουθήστε τις παραπάνω οδηγίες τοποθέτησης και σας εγγυόμαστε το τέλειο αποτέλεσμα.
Για οτιδήποτε άλλο στη διάθεσής σας
Μαγνητική επαφή NOVA MV-300R έχει εφαρμογή σε όλους τους τύπους των ανοιγόμενων κουφωμάτων. Συνδυάζεται με όλα τα συστήματα συναγερμού ενσύρματοι και ασύρματοι, για αξοικονόμηση ενέργειας και αυτοματισμούς
Κούφωμα με κάμερα περιμετρικού

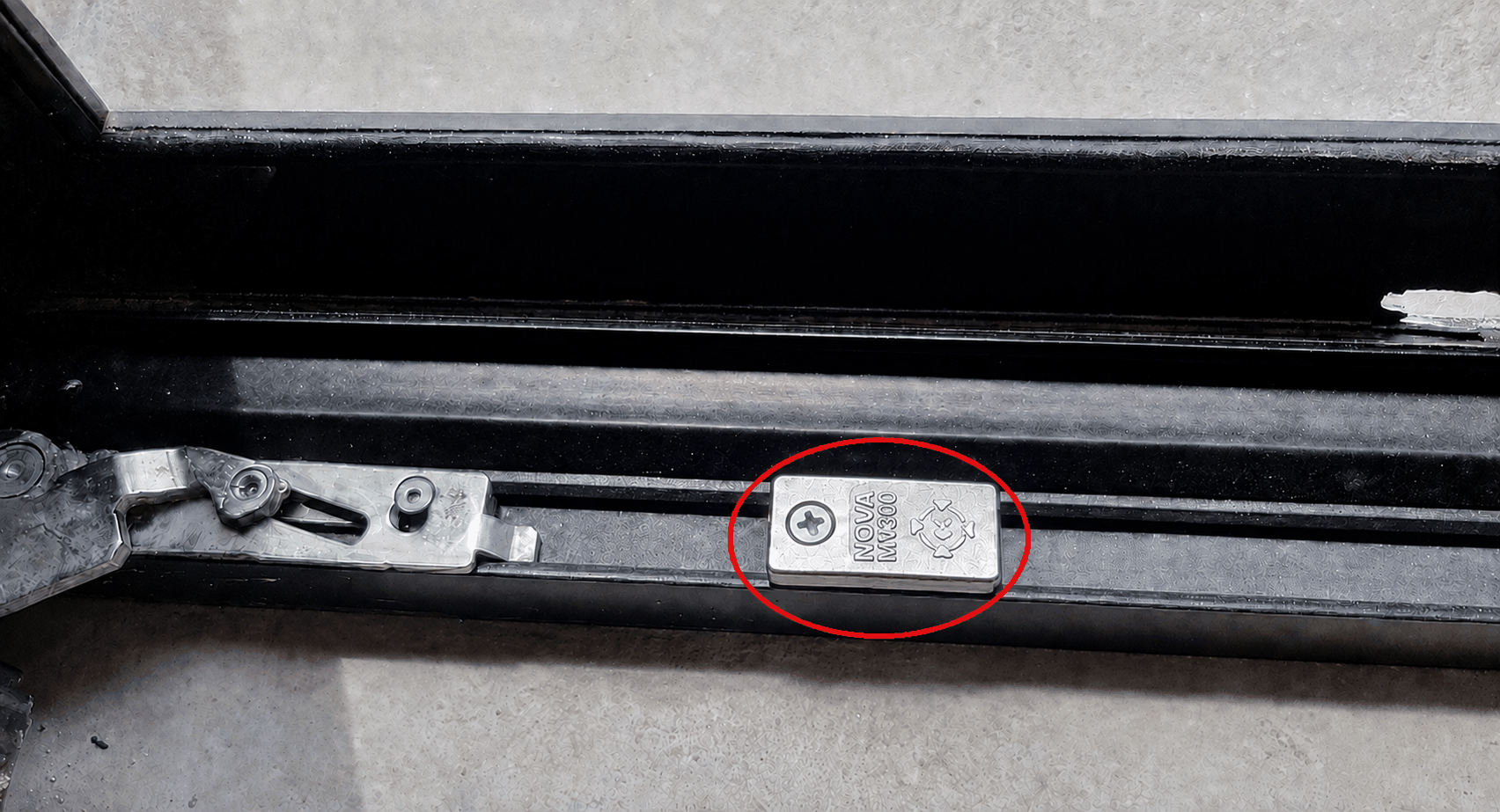

Το Reed τοποθετημένο

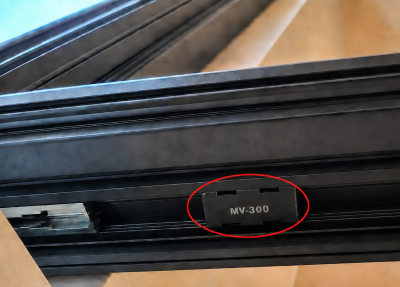

Ο μαγνήτης τοποθετημένος σε βίδα του μηχανισμού
Δείτε το προϊόν στην πράξη
Στην εικόνα αριστερά παρατηρούμε τον μαγνήτη τοποθετημένο σε υπάρχουσα βίδα του μηχανισμού, στο κάτω μέρος του φύλλου και προς την πλευρά του ανοίγματος.
Η συγκεκριμένη θέση προτείνεται όταν η μαγνητική επαφή χρησιμοποιείται για σύστημα συναγερμού, καθώς επιτρέπει στο ανοιγόμενο κούφωμα να παραμένει ασφαλισμένο ακόμη και στη θέση ανάκλισης.
Ακριβώς απέναντι από το κέντρο του μαγνήτη, ανοίγουμε στο κάσωμα οπή Ø7–9 mm και τοποθετούμε το Reed της επαφής, όπως παρουσιάζεται στην εικόνα.
Κατά την τοποθέτηση, φροντίζουμε να αφήσουμε επαρκές μήκος καλωδίου μέσα στην κοιλότητα του προφίλ, ώστε το Reed να μπορεί εύκολα να βγεί σε περίπτωση μελλοντικού ελέγχου.
Περιγραφή
MV-300R ZAMAK
Η Νέα Γενιά Μαγνητικής Επαφής από τη NOVA
Για ακόμη μια φορά, η NOVA αποδεικνύει την τεχνολογική της υπεροχή, παρουσιάζοντας τη μαγνητική επαφή MV-300R ZAMAK.
Ειδικά σχεδιασμένη για ανοιγόμενα κουφώματα αλουμινίου, PVC και ξύλου, όπου το φύλλο διαθέτη κάμερα περιμετρικού.
Καινοτομία & Ανώτερη Απόδοση
• Κατασκευή από ZAMAK – εξασφαλίζει στιβαρότητα και αισθητική εναρμόνιση με τα εξαρτήματα του κουφώματος.
• Εσωτερική τοποθέτηση – σχεδόν αόρατη, ιδανική για υψηλές αισθητικές απαιτήσεις.
• Ελαστομερής φλάντζα – διατηρεί την υδατοστεγανότητα και δεν επηρεάζει τη θερμοδιακοπή, προσφέροντας απόλυτη ασφάλεια χωρίς συμβιβασμούς.
• Ιδανική για συστήματα ασφαλείας και για εξοικονόμηση ενέργειας
Ιδανική για
• Κατοικίες & επαγγελματικούς χώρους
• Συστήματα συναγερμού και εξοικονόμηση ενέργειας
• Κατασκευές υψηλών απαιτήσεων σε αισθητική & αντοχή
MV-300R ZAMAK – Η διακριτική λύση που προστατεύει, χωρίς να φαίνεται
Τεχνικά χαρακτηριστικά
Casing: ΖΑΜΑΚ
Magnet: NdFeB
Switch:
Function: NC or NO
Switched Power: MAX 5 W
Switched Voltage: MAX 60 Volt
Operating Temperature: -30oC έως +80oC
Gaps = 3,0 cm
Wires:
• PVC
• Voltage Operating-Liy: 0,14mm2 =500V
• Length: 40 cm & με 3,5 μετ.
