MV-200PM
Κωδικός παραγγελίας:
0101-0413
MV-200PM
SKU: 0101-0414

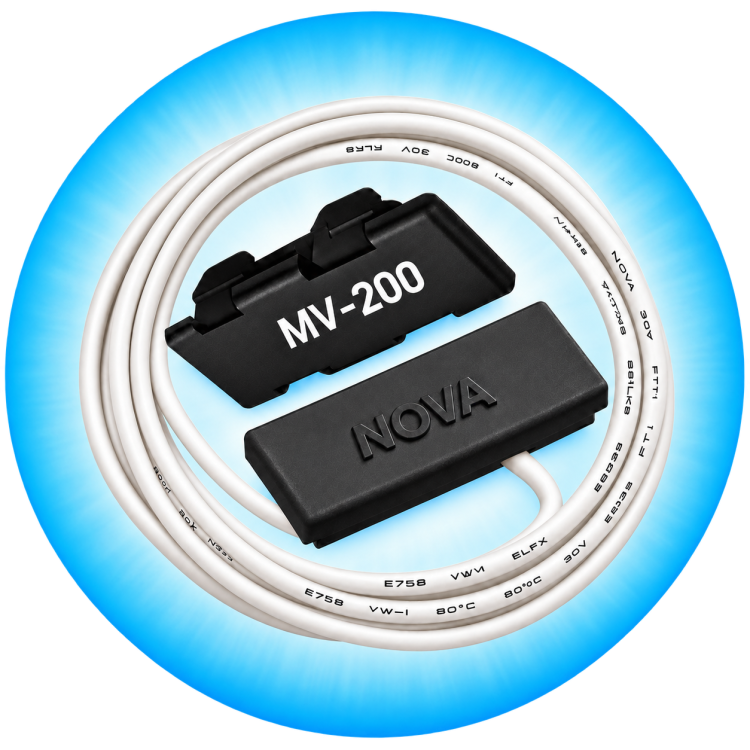

Η μαγνητική επαφή NOVA MV-200PM με καλώδιο 3,5 μέτρων έχει σχεδιαστεί για ανοιγόμενα κουφώματα αλουμινίου που διαθέτουν κάμερα περιμετρικού καθώς και για PVC και ξύλου . Αν και η τοποθέτησή της είναι εσωτερικά στο κούφωμα, διαθέτει συρταρωτό καπάκι που προσφέρει προσεγμένο αισθητικό αποτέλεσμα και μαγνήτη με ιδική σχεδίαση για άμεση τοποθέτηση.
Η επαφή είναι κατάλληλη μόνο για συστήματα ασφαλείας.
Τοποθέτηση επαφής
Κούφωμα με κάμερα περιμετρικού
Αποκλειστική θέση
Λόγω του σχεδιασμού του μαγνήτη, ο οποίος ακολουθεί τις διαστάσεις της κάμερας περιμετρικού, η επαφή τοποθετείται αποκλειστικά στο κάτω μέρος του κουφώματος.
Βασική αρχή τοποθέτησης
Για να έχετε το ιδανικό αποτέλεσμα είναι απαραίτητο να τοποθετήσετε πρώτα το μαγνήτη.

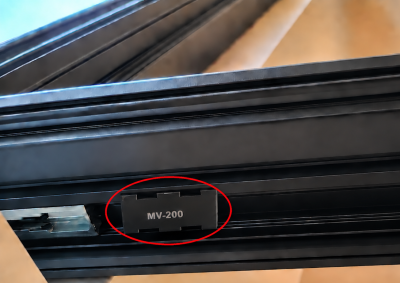

Τοποθέτηση μαγνήτη
Ο σχεδιασμός του μαγνήτη επιτρέπει την κουμπωτή τοποθέτησή του μέσα στην κοιλότητα της κάμερας του μηχανισμού. Τοποθετήστε τον στο κάτω μέρος του κουφώματος, προς την πλευρά του μεντεσέ, σε σημείο όπου η κοιλότητα είναι ελεύθερη από εξαρτήματα του μηχανισμού.
Ακριβής ευθυγράμμιση
Με σημείο αναφοράς το ένα άκρο του μαγνήτη, ανοίξτε στο κάσωμα, ακριβώς απέναντι από το άκρο αυτό, μία οπή διαμέτρου 7 mm.
Τοποθέτηση Reed
Περάστε το καλώδιο του Reed διαμπερές στο κάσωμα από την οπή και αφήστε επαρκές μήκος καλωδίου στην κοιλότητα του κουφώματος, ώστε να είναι δυνατός ένας μελλοντικός έλεγχος ή η συντήρηση της επαφής.
Στερεώστε το Reed με τη βίδα και τοποθετήστε συρταρωτά το καπάκι. Μετακινήστε τον μαγνήτη ώστε να βρίσκεται παράλληλα προς το Reed.
Τοποθέτηση Reed
Έλεγχος πριν από την ολοκλήρωση
Συνδέστε έναν ηχητικό βομβητή (buzzer) ή ένα κατάλληλο όργανο στα άκρα των καλωδίων και ελέγξτε τη σωστή λειτουργία της επαφής πριν προχωρήσετε στη συνδεσμολογία
Οδηγίες τοποθέτησης
Ακολουθήστε τις παραπάνω οδηγίες τοποθέτησης και σας εγγυόμαστε το τέλειο αποτέλεσμα.
Μαγνητική επαφή NOVA MV-300R έχει εφαρμογή σε όλους τους τύπους των ανοιγόμενων κουφωμάτων. Συνδυάζεται με όλα τα συστήματα συναγερμού ενσύρματοι και ασύρματοι, για αξοικονόμηση ενέργειας και αυτοματισμούς

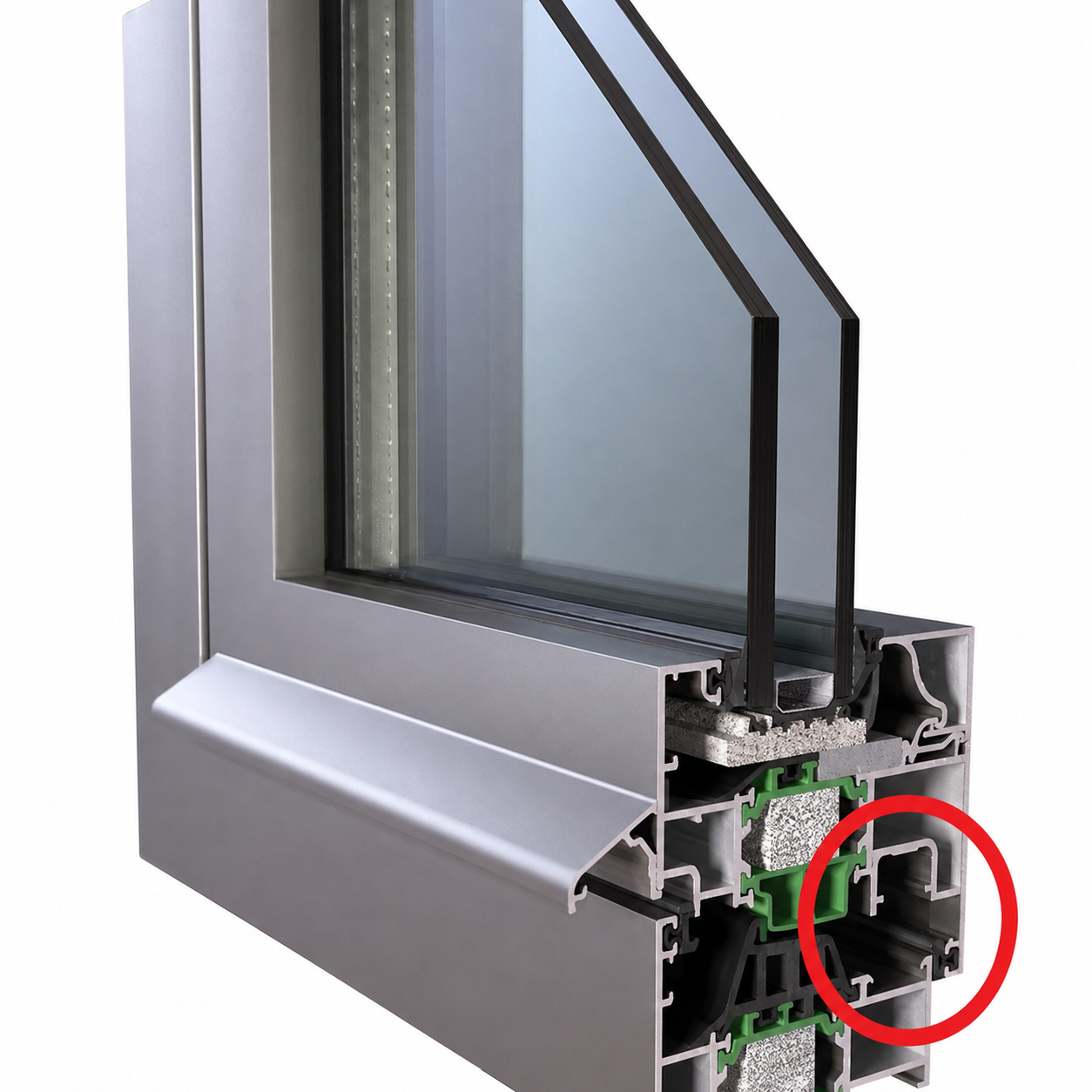

Κούφωμα με κάμερα περιμετρικού

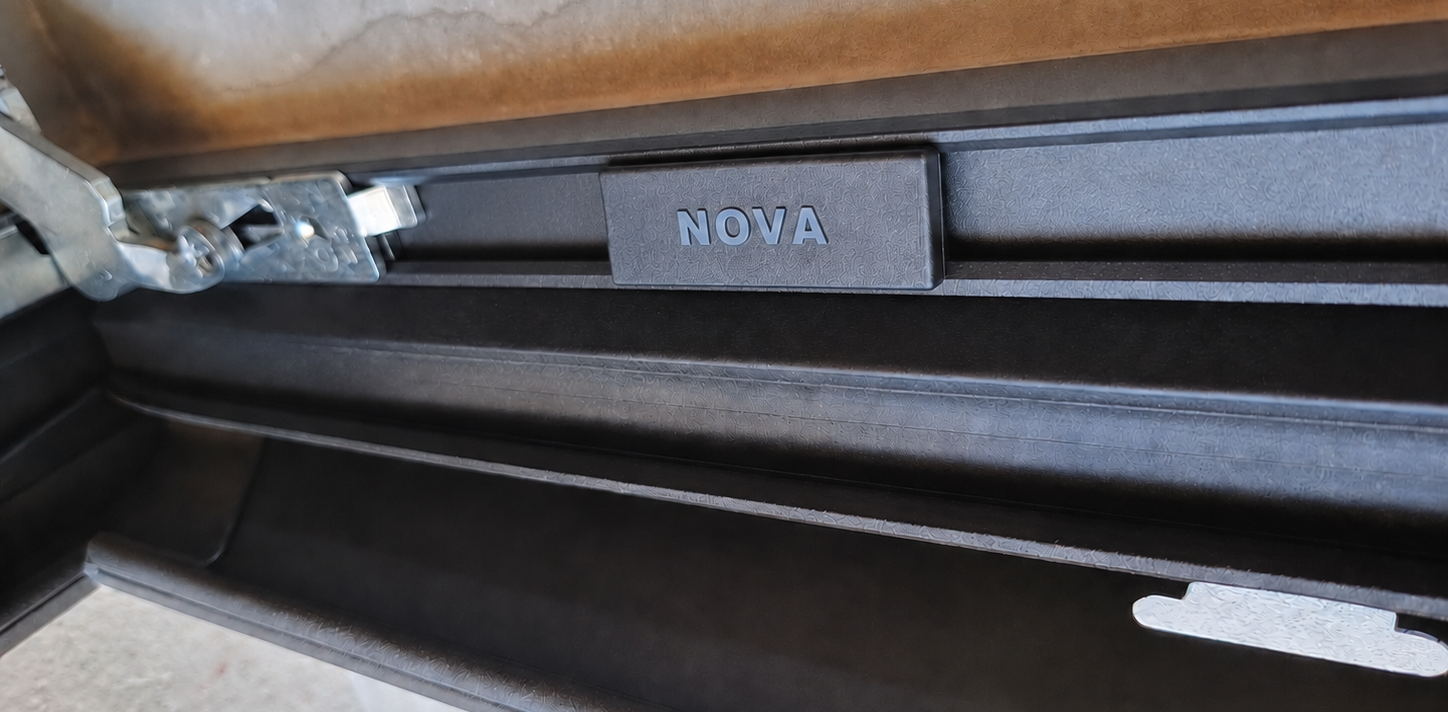

Το Reed τοποθετημένο
Ο μαγνήτης τοποθετημένος σε βίδα του μηχανισμού
Δείτε το προϊόν στην πράξη
Στην εικόνα αριστερά παρατηρούμε τον μαγνήτη τοποθετημένο σε υπάρχουσα βίδα του μηχανισμού, στο κάτω μέρος του φύλλου και προς την πλευρά του ανοίγματος.
Η συγκεκριμένη θέση προτείνεται όταν η μαγνητική επαφή χρησιμοποιείται για σύστημα συναγερμού, καθώς επιτρέπει στο ανοιγόμενο κούφωμα να παραμένει ασφαλισμένο ακόμη και στη θέση ανάκλισης.

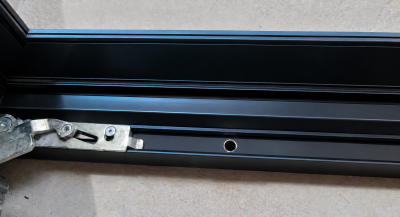

Ακριβώς απέναντι από το κέντρο του μαγνήτη, ανοίγουμε στο κάσωμα οπή Ø7–9 mm και τοποθετούμε το Reed της επαφής, όπως παρουσιάζεται στην εικόνα.
Κατά την τοποθέτηση, φροντίζουμε να αφήσουμε επαρκές μήκος καλωδίου μέσα στην κοιλότητα του προφίλ, ώστε το Reed να μπορεί εύκολα να βγεί σε περίπτωση μελλοντικού ελέγχου.
Περιγραφή
MV-300R ZAMAK
Η Νέα Γενιά Μαγνητικής Επαφής από τη NOVA
Για ακόμη μια φορά, η NOVA αποδεικνύει την τεχνολογική της υπεροχή, παρουσιάζοντας τη μαγνητική επαφή MV-300R ZAMAK.
Ειδικά σχεδιασμένη για ανοιγόμενα κουφώματα αλουμινίου, PVC και ξύλου, όπου το φύλλο διαθέτη κάμερα περιμετρικού.
Καινοτομία & Ανώτερη Απόδοση
• Κατασκευή από ZAMAK – εξασφαλίζει στιβαρότητα και αισθητική εναρμόνιση με τα εξαρτήματα του κουφώματος.
• Εσωτερική τοποθέτηση – σχεδόν αόρατη, ιδανική για υψηλές αισθητικές απαιτήσεις.
• Ελαστομερής φλάντζα – διατηρεί την υδατοστεγανότητα και δεν επηρεάζει τη θερμοδιακοπή, προσφέροντας απόλυτη ασφάλεια χωρίς συμβιβασμούς.
• Ιδανική για συστήματα ασφαλείας και για εξοικονόμηση ενέργειας
Ιδανική για
• Κατοικίες & επαγγελματικούς χώρους
• Συστήματα συναγερμού και εξοικονόμηση ενέργειας
• Κατασκευές υψηλών απαιτήσεων σε αισθητική & αντοχή
MV-300R ZAMAK – Η διακριτική λύση που προστατεύει, χωρίς να φαίνεται
Τεχνικά χαρακτηριστικά
Casing: ΖΑΜΑΚ
Magnet: NdFeB
Switch:
Function: NC or NO
Switched Power: MAX 5 W
Switched Voltage: MAX 60 Volt
Operating Temperature: -30oC έως +80oC
Gaps = 3,0 cm
Wires:
• PVC
• Voltage Operating-Liy: 0,14mm2 =500V
• Length: 40 cm & με 3,5 μετ.
