MV-200P BLACK NC
Κωδικός παραγγελίας:
0101-0370

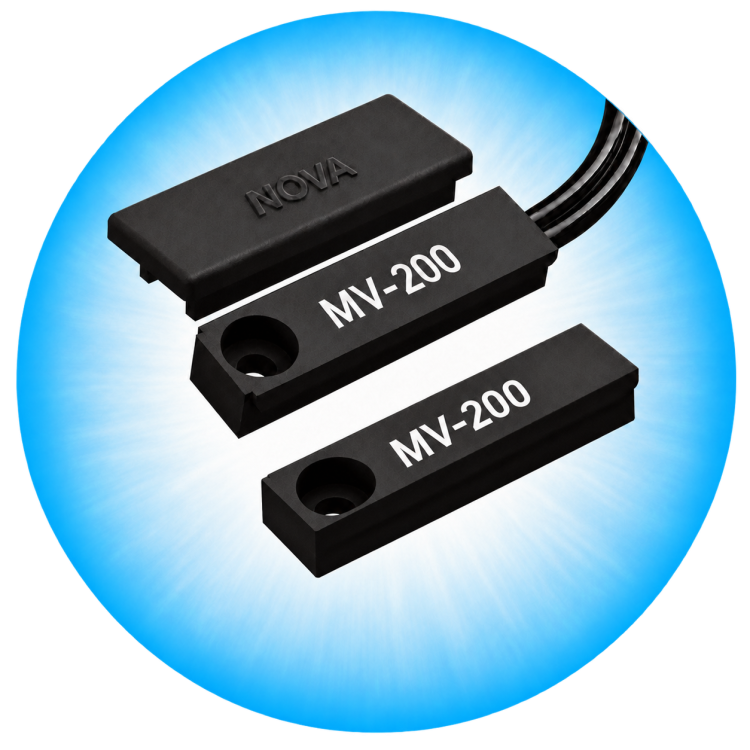

Η μαγνητική επαφή NOVA MV-200P έχει σχεδιαστεί για εφαρμογή σε όλα τα ανοιγόμενα κουφώματα αλουμινίου, PVC και ξύλου ανεξαρτήτως κάμερας.
Είναι κατάλληλη για συστήματα ασφαλείας, εξοικονόμηση ενέργειας και αυτοματισμούς.
Τοποθέτηση για σύστημα ασφαλείας
Κούφωμα με κάμερα περιμετρικού και ευρωπαία
Προτεινόμενη θέση
Η θέση τοποθέτησης της επαφής εξαρτάται από τη χρήση της: αν προορίζεται για σύστημα συναγερμού ή για εξοικονόμηση ενέργειας και αυτοματισμούς.
Βασική αρχή τοποθέτησης
Ξεκινήστε πάντοτε από τον μαγνήτη. Η θέση του μαγνήτη καθορίζει με ακρίβεια το σημείο στο οποίο θα τοποθετηθεί το Reed.
Α. Τοποθέτηση της επαφής για σύστημα ασφαλείας
1. Τοποθέτησητου μαγνήτη

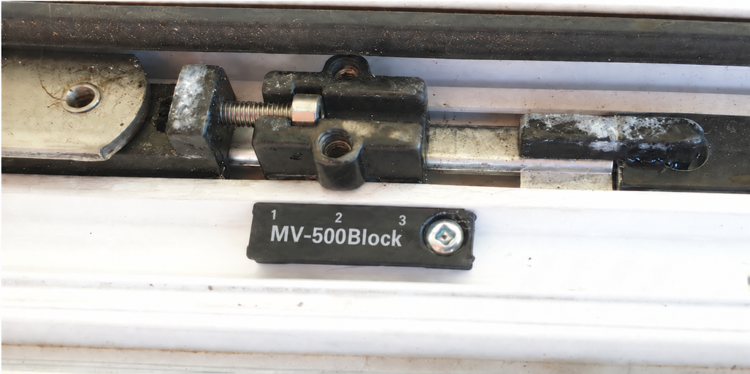

Για σύστημα ασφαλείας η προτεινόμενη θέση για τον μαγνήτη είναι στο κάτω μέρος του ανοιγόμενου φύλλου όπως φαίνεται στην εικόνα.
Το βίδωμα μπορεί να γίνει και με ηλεκτρικό κατσαβίδι, εφόσον η ροπή σύσφιξης είναι ρυθμισμένη.
2. Τοποθέτηση Reed
Στην οπή που ανοίξατε, περάστε το καλώδιο του Reed διαμπερές στο κάσωμα και αφήστε επαρκές μήκος καλωδίου στην κοιλότητα του κουφώματος, ώστε να είναι δυνατός ένας μελλοντικός έλεγχος ή η συντήρηση της επαφής.
Βιδώστε το Reed και εφαρμόστε συρταρωτά το καπάκι προς απόκρυψη της βίδας και της οπής.
Ακριβής ευθυγράμμιση
Ακριβώς απέναντι από τη βίδα που στηρίζει το μαγνήτη ανοίξτε στο κάσωμα μία οπή διαμέτρου 7 mm.
Β. Τοποθέτηση της επαφής για εξοικονόμηση ενέργειας ή για αυτοματισμό
Ο μαγνήτης τοποθετείται στο επάνω μέρος του ανοιγόμενου φύλλου. Ο μικρός και διακριτικός σχεδιασμός του επιτρέπει στον εγκαταστάτη να τον τοποθετήσει ακόμη και σε σημεία του ανοιγόμενου φύλλου με περιορισμένο διαθέσιμο χώρο.
Για την τοποθέτηση του Reed ακολουθήστε την ίδια διαδικασία που περιγράφεται στην Εκδοχή Α.
Έλεγχος πριν από την ολοκλήρωση
Συνδέστε έναν ηχητικό βομβητή (buzzer) ή ένα κατάλληλο όργανο στα άκρα των καλωδίων και ελέγξτε τη σωστή λειτουργία της επαφής πριν προχωρήσετε στη συνδεσμολογία
Οδηγίες τοποθέτησης
Αφεθείτε να σας οδηγήσουμε στον τρόπο τοποθέτησης και σας εγγυόμαστε το τέλειο αποτέλεσμα
Μαγνητική επαφή NOVA MV-300R έχει εφαρμογή σε όλους τους τύπους των ανοιγόμενων κουφωμάτων. Συνδυάζεται με όλα τα συστήματα συναγερμού ενσύρματοι και ασύρματοι, για αξοικονόμηση ενέργειας και αυτοματισμούς
Κούφωμα με κάμερα περιμετρικού
Το Reed τοποθετημένο
Ο μαγνήτης τοποθετημένος σε βίδα του μηχανισμού
Δείτε το προϊόν στην πράξη
Στην εικόνα αριστερά παρατηρούμε τον μαγνήτη τοποθετημένο σε υπάρχουσα βίδα του μηχανισμού, στο κάτω μέρος του φύλλου και προς την πλευρά του ανοίγματος.
Η συγκεκριμένη θέση προτείνεται όταν η μαγνητική επαφή χρησιμοποιείται για σύστημα συναγερμού, καθώς επιτρέπει στο ανοιγόμενο κούφωμα να παραμένει ασφαλισμένο ακόμη και στη θέση ανάκλισης.
Ακριβώς απέναντι από το κέντρο του μαγνήτη, ανοίγουμε στο κάσωμα οπή Ø7–9 mm και τοποθετούμε το Reed της επαφής, όπως παρουσιάζεται στην εικόνα.
Κατά την τοποθέτηση, φροντίζουμε να αφήσουμε επαρκές μήκος καλωδίου μέσα στην κοιλότητα του προφίλ, ώστε το Reed να μπορεί εύκολα να βγεί σε περίπτωση μελλοντικού ελέγχου.
Περιγραφή
MV-300R ZAMAK
Η Νέα Γενιά Μαγνητικής Επαφής από τη NOVA
Για ακόμη μια φορά, η NOVA αποδεικνύει την τεχνολογική της υπεροχή, παρουσιάζοντας τη μαγνητική επαφή MV-300R ZAMAK.
Ειδικά σχεδιασμένη για ανοιγόμενα κουφώματα αλουμινίου, PVC και ξύλου, όπου το φύλλο διαθέτη κάμερα περιμετρικού.
Καινοτομία & Ανώτερη Απόδοση
• Κατασκευή από ZAMAK – εξασφαλίζει στιβαρότητα και αισθητική εναρμόνιση με τα εξαρτήματα του κουφώματος.
• Εσωτερική τοποθέτηση – σχεδόν αόρατη, ιδανική για υψηλές αισθητικές απαιτήσεις.
• Ελαστομερής φλάντζα – διατηρεί την υδατοστεγανότητα και δεν επηρεάζει τη θερμοδιακοπή, προσφέροντας απόλυτη ασφάλεια χωρίς συμβιβασμούς.
• Ιδανική για συστήματα ασφαλείας και για εξοικονόμηση ενέργειας
Ιδανική για
• Κατοικίες & επαγγελματικούς χώρους
• Συστήματα συναγερμού και εξοικονόμηση ενέργειας
• Κατασκευές υψηλών απαιτήσεων σε αισθητική & αντοχή
MV-300R ZAMAK – Η διακριτική λύση που προστατεύει, χωρίς να φαίνεται
Τεχνικά χαρακτηριστικά
Casing: ΖΑΜΑΚ
Magnet: NdFeB
Switch:
Function: NC or NO
Switched Power: MAX 5 W
Switched Voltage: MAX 60 Volt
Operating Temperature: -30oC έως +80oC
Gaps = 3,0 cm
Wires:
• PVC
• Voltage Operating-Liy: 0,14mm2 =500V
• Length: 40 cm & με 3,5 μετ.
