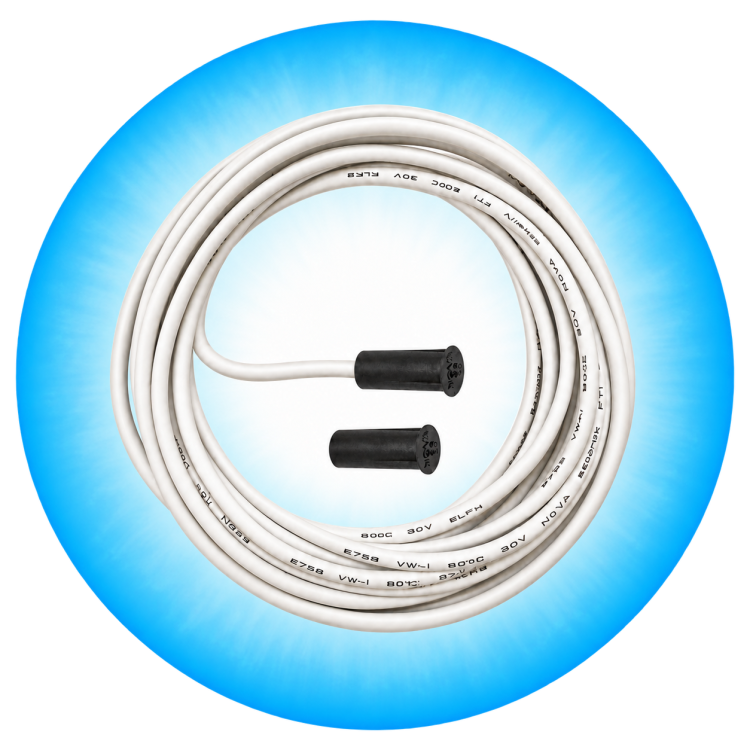

MV-1984S NC BLACK με 3.5μετ. καλώδιο
Κωδικός παραγγελίας:
0101-0320
Η επαφή διατίθεται με καλώδιο μήκους 3,5 μέτρων. Διαθέτει το Reed με στρόγγυλο κεφάλι και εφαρμόζει απόλυτα εσωτερικά στον οδηγό του ρολού. Παραμένει αόρατη και δεν επηρεάζει την αισθητική η τη λειτουργικότητα. Προτείνεται για συστήματα ασφαλείας, εξοικονόμηση ενέργειας και αυτοματισμούς.
Τοποθέτηση επαφής
Ρολό αλουμινίου
Προτεινόμενη θέση
Η θέση που πρέπει να τοποθετηθεί η επαφή είναι στο κάτω μέρος του ρολού, στο τελευταίο φυλλαράκι που ακουμπάει στο δάπεδο.
Βασική αρχή τοποθέτησης
Για τη σωστή τοποθέτηση της επαφής ξεκινήστε με την τοποθέτηση του μαγνήτη. Η θέση του μαγνήτη καθορίζει με ακρίβεια το σημείο στο οποίο θα τοποθετηθεί το Reed απέναντί του.
Τοποθέτησης της επαφής
1. Τοποθέτηση του μαγνήτη
Τοποθετήστε τον κυλινδρικό μαγνήτη στην εσωτερική στρογγυλή εσοχή του κάτω φύλλου του ρολού, το οποίο ακουμπά στο δάπεδο. Εάν η εσοχή καταλαμβάνεται από τον σύρτη, τοποθετήστε τον μαγνήτη στην παραλληλόγραμμη εσοχή.
2. Τοποθέτηση του Reed
Μετρήστε την απόσταση από το κέντρο του μαγνήτη έως το κάτω μέρος του φύλλου, στο σημείο όπου αυτό ακουμπά στο δάπεδο. Μεταφέρετε τη μέτρηση στην εσωτερική πλευρά του οδηγού του ρολού και ανοίξτε οπή διαμέτρου Ø7 mm για την τοποθέτηση του Reed. Κατά την τοποθέτηση του Reed αφήστε αρκετό μήκος καλωδίου εντός της εσοχής ώστε να μπορείτε να ελέγξετε την επαφή αν χρειαστεί.
Περίπου 2 cm πάνω από την οπή του Reed, ανοίξτε δεύτερη οπή διαμέτρου 10 mm. Η οπή αυτή επιτρέπει να ανασύρετε το καλώδιο σε περίπτωση ελέγχου της επαφής.
Έλεγχος πριν από την ολοκλήρωση
Συνδέστε έναν ηχητικό βομβητή (buzzer) ή ένα κατάλληλο όργανο στα άκρα των καλωδίων και ελέγξτε τη σωστή λειτουργία της επαφής πριν προχωρήσετε στη συνδεσμολογία
Οδηγίες τοποθέτησης
Αφεθείτε να σας οδηγήσουμε στον τρόπο τοποθέτησης και σας εγγυόμαστε το τέλειο αποτέλεσμα
Μαγνητική επαφή NOVA MV-300R έχει εφαρμογή σε όλους τους τύπους των ανοιγόμενων κουφωμάτων. Συνδυάζεται με όλα τα συστήματα συναγερμού ενσύρματοι και ασύρματοι, για αξοικονόμηση ενέργειας και αυτοματισμούς
Κούφωμα με κάμερα περιμετρικού
Το Reed τοποθετημένο
Ο μαγνήτης τοποθετημένος σε βίδα του μηχανισμού
Δείτε το προϊόν στην πράξη
Στην εικόνα αριστερά παρατηρούμε τον μαγνήτη τοποθετημένο σε υπάρχουσα βίδα του μηχανισμού, στο κάτω μέρος του φύλλου και προς την πλευρά του ανοίγματος.
Η συγκεκριμένη θέση προτείνεται όταν η μαγνητική επαφή χρησιμοποιείται για σύστημα συναγερμού, καθώς επιτρέπει στο ανοιγόμενο κούφωμα να παραμένει ασφαλισμένο ακόμη και στη θέση ανάκλισης.
Ακριβώς απέναντι από το κέντρο του μαγνήτη, ανοίγουμε στο κάσωμα οπή Ø7–9 mm και τοποθετούμε το Reed της επαφής, όπως παρουσιάζεται στην εικόνα.
Κατά την τοποθέτηση, φροντίζουμε να αφήσουμε επαρκές μήκος καλωδίου μέσα στην κοιλότητα του προφίλ, ώστε το Reed να μπορεί εύκολα να βγεί σε περίπτωση μελλοντικού ελέγχου.
Περιγραφή
MV-300R ZAMAK
Η Νέα Γενιά Μαγνητικής Επαφής από τη NOVA
Για ακόμη μια φορά, η NOVA αποδεικνύει την τεχνολογική της υπεροχή, παρουσιάζοντας τη μαγνητική επαφή MV-300R ZAMAK.
Ειδικά σχεδιασμένη για ανοιγόμενα κουφώματα αλουμινίου, PVC και ξύλου, όπου το φύλλο διαθέτη κάμερα περιμετρικού.
Καινοτομία & Ανώτερη Απόδοση
• Κατασκευή από ZAMAK – εξασφαλίζει στιβαρότητα και αισθητική εναρμόνιση με τα εξαρτήματα του κουφώματος.
• Εσωτερική τοποθέτηση – σχεδόν αόρατη, ιδανική για υψηλές αισθητικές απαιτήσεις.
• Ελαστομερής φλάντζα – διατηρεί την υδατοστεγανότητα και δεν επηρεάζει τη θερμοδιακοπή, προσφέροντας απόλυτη ασφάλεια χωρίς συμβιβασμούς.
• Ιδανική για συστήματα ασφαλείας και για εξοικονόμηση ενέργειας
Ιδανική για
• Κατοικίες & επαγγελματικούς χώρους
• Συστήματα συναγερμού και εξοικονόμηση ενέργειας
• Κατασκευές υψηλών απαιτήσεων σε αισθητική & αντοχή
MV-300R ZAMAK – Η διακριτική λύση που προστατεύει, χωρίς να φαίνεται
Τεχνικά χαρακτηριστικά
Casing: ΖΑΜΑΚ
Magnet: NdFeB
Switch:
Function: NC or NO
Switched Power: MAX 5 W
Switched Voltage: MAX 60 Volt
Operating Temperature: -30oC έως +80oC
Gaps = 3,0 cm
Wires:
• PVC
• Voltage Operating-Liy: 0,14mm2 =500V
• Length: 40 cm & με 3,5 μετ.
