MV-1981 BLACK NC
Κωδικός παραγγελίας:
0101-0268
Μία εικόνα χίλιες λέξεις.
Δείτε παραδείγματα εγκατάστασης μαγνητικών επαφών NOVA σε ανοιγόμενα κουφώματα, με αναφορά στο μοντέλο της επαφής που χρησιμοποιείται σε κάθε περίπτωση.
Εάν είστε επαγγελματίας, στείλτε μας τη μάρκα και τη σειρά του κουφώματος που σας ενδιαφέρει ή φωτογραφίες του, ώστε να σας προτείνουμε την κατάλληλη μαγνητική επαφή.

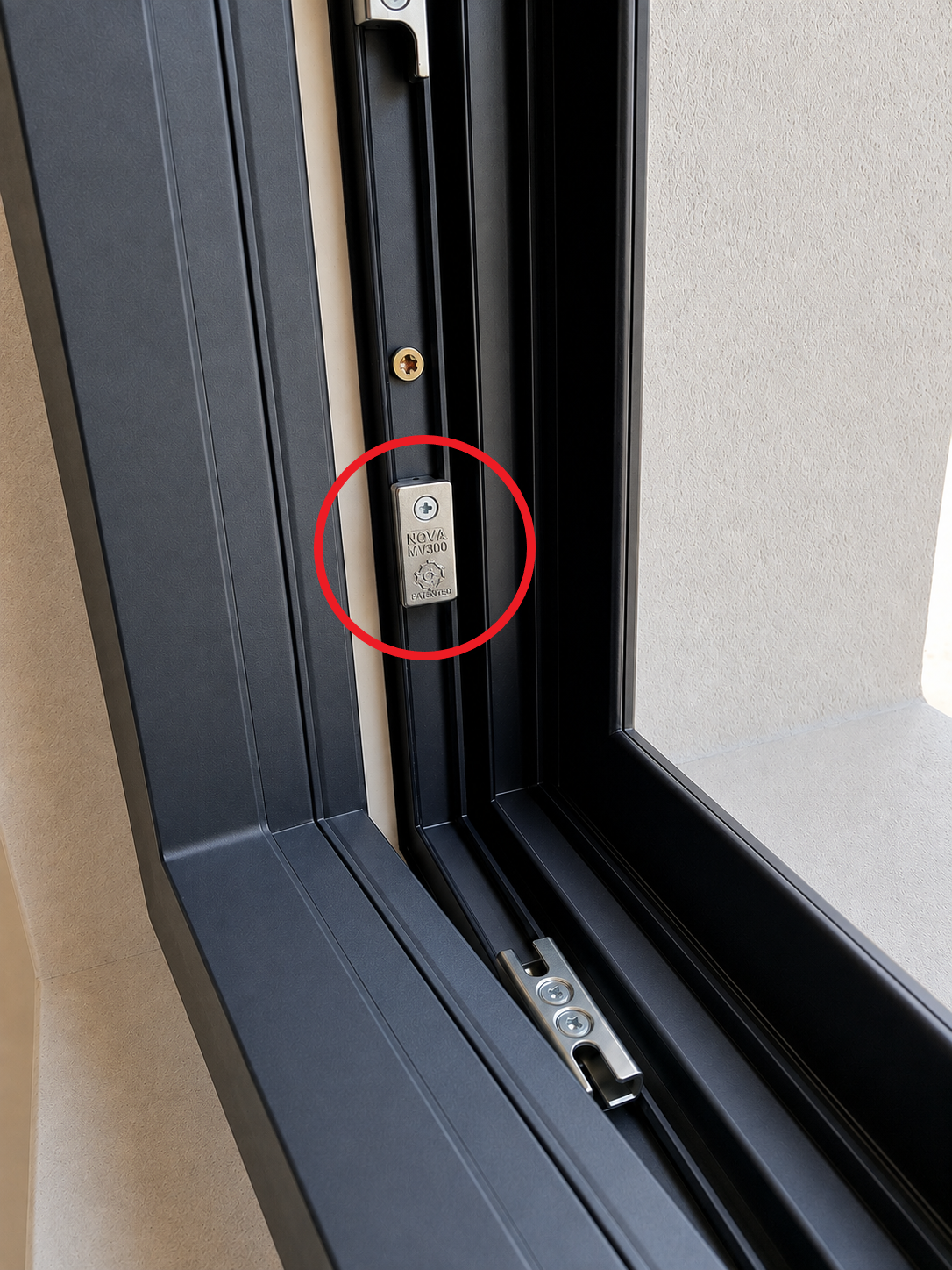

Το Reed της μαγνητικής επαφής MV-300R ZAMAK, τοποθετημένο εσωτερικά στο κούφωμα, ως εξάρτημα του μηχανισμού.
Ο μαγνήτης της μαγνητικής επαφής MV-300R ZAMAK στερεώνεται γρήγορα και εύκολα σε υπάρχουσα βίδα του μηχανισμού.
Μαγνήτης της επαφής MV-300PM ZAMAK και MV-200PM, κουμπωμένος στην κάμερα περιμετρικού.

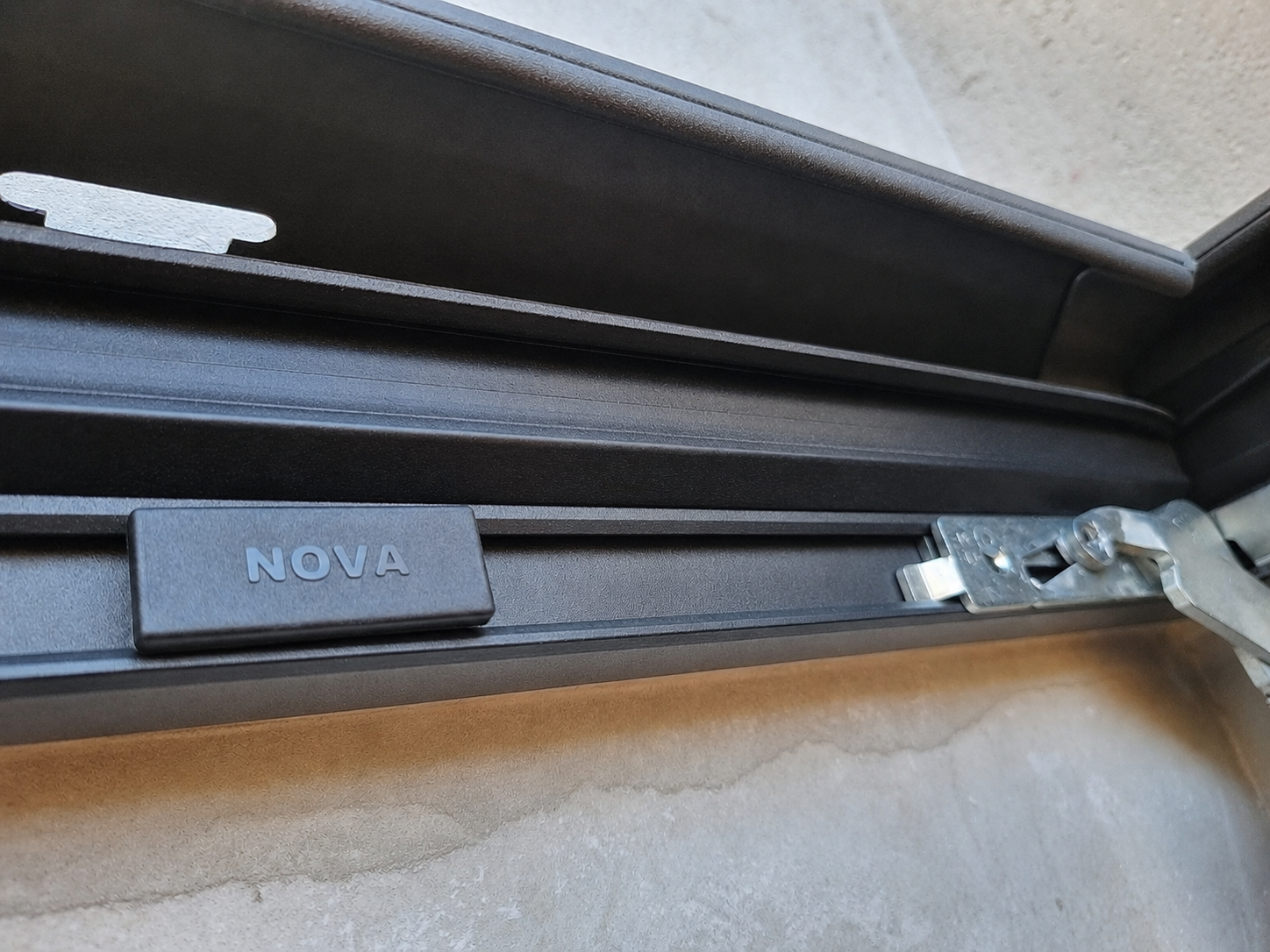

Το Reed της επαφής MV-200, τοποθετημένο εσωτερικά στην κάμερα του κασώματος, με διακριτική εμφάνιση.

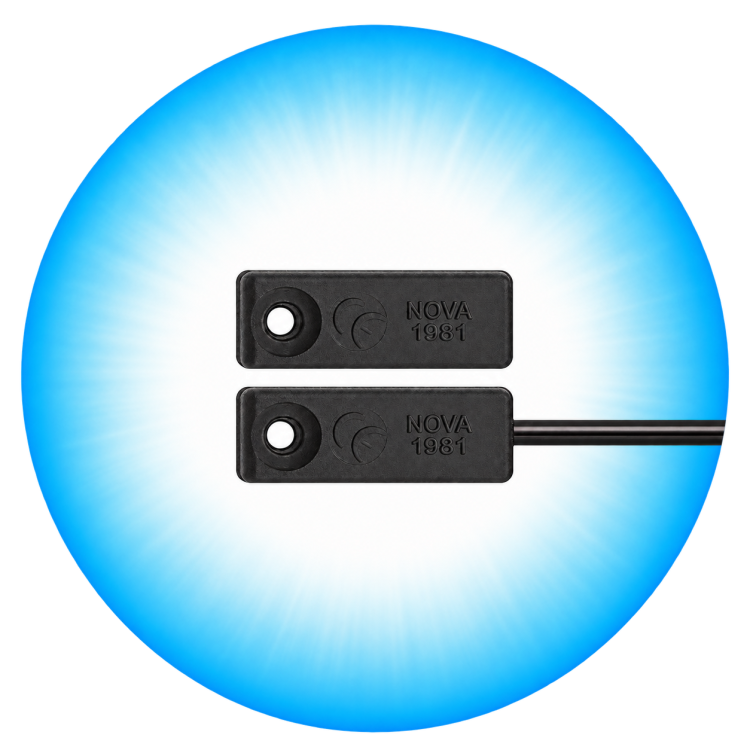

Η μαγνητική επαφή NOVA MV-1981 BLACK NC είναι μια επαφή γενικής εφαρμογής (Universal), η οποία σχεδιάστηκε το 2000 για όλα τα ανοιγόμενα κουφώματα αλουμινίου, PVC και ξύλου.
Είναι κατάλληλη για συστήματα ασφαλείας, εξοικονόμηση ενέργειας και αυτοματισμούς.
Τοποθέτηση για σύστημα ασφαλείας
Κούφωμα με κάμερα περιμετρικού και ευρωπαία
Προτεινόμενη θέση
Ανάλογα της χρήσης της επαφής για σύστημα ασφαλείας, εξοικονόμηση ενέργειας ή αυτοματισμούς καθορίζει τη θέση τοποθέτησής της στο κούφωμα όπως θα δούμε παρακάτω.
Βασική αρχή τοποθέτησης
Για τη σωστή τοποθέτηση της επαφής, ξεκινήστε πάντοτε από τον μαγνήτη. Η θέση του καθορίζει το ακριβές σημείο όπου θα τοποθετηθεί το Reed
Α. Τοποθέτηση της επαφής για σύστημα ασφαλείας

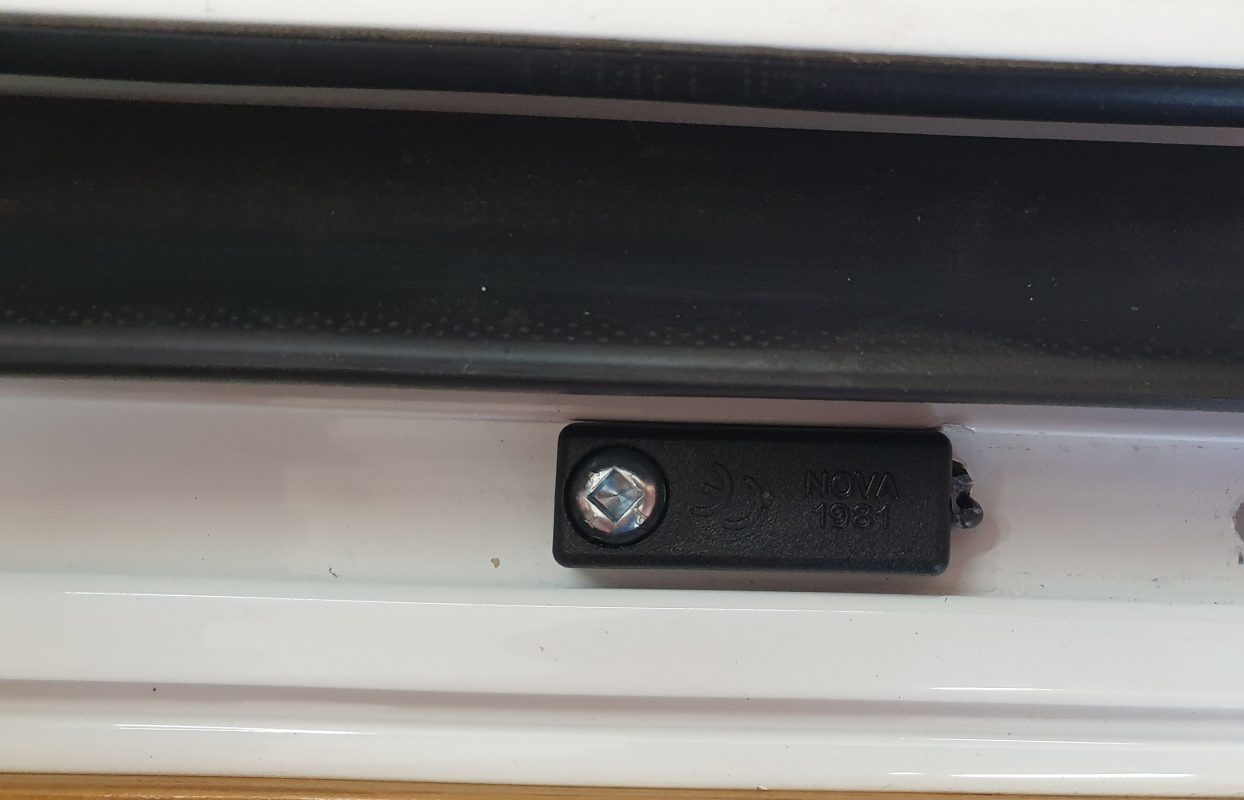

Για χρήση σε σύστημα ασφαλείας, η επαφή τοποθετείται εσωτερικά, εντός της κάμερας, στο κάτω μέρος του κουφώματος, ώστε να παραμένει ενεργή η προστασία και όταν το φύλλο βρίσκεται σε ανάκληση. Στην περίπτωση αυτή, ο μαγνήτης τοποθετείται στην κάτω πλευρά του ανοιγόμενου φύλλου.
2. Τοποθέτηση του Reed
Στην οπή που ανοίξατε, περάστε το καλώδιο του Reed διαμπερές στο κάσωμα και αφήστε επαρκές μήκος καλωδίου στην κοιλότητα του κουφώματος, ώστε να είναι δυνατός ένας μελλοντικός έλεγχος ή η συντήρηση της επαφής.
Ακριβής ευθυγράμμιση.

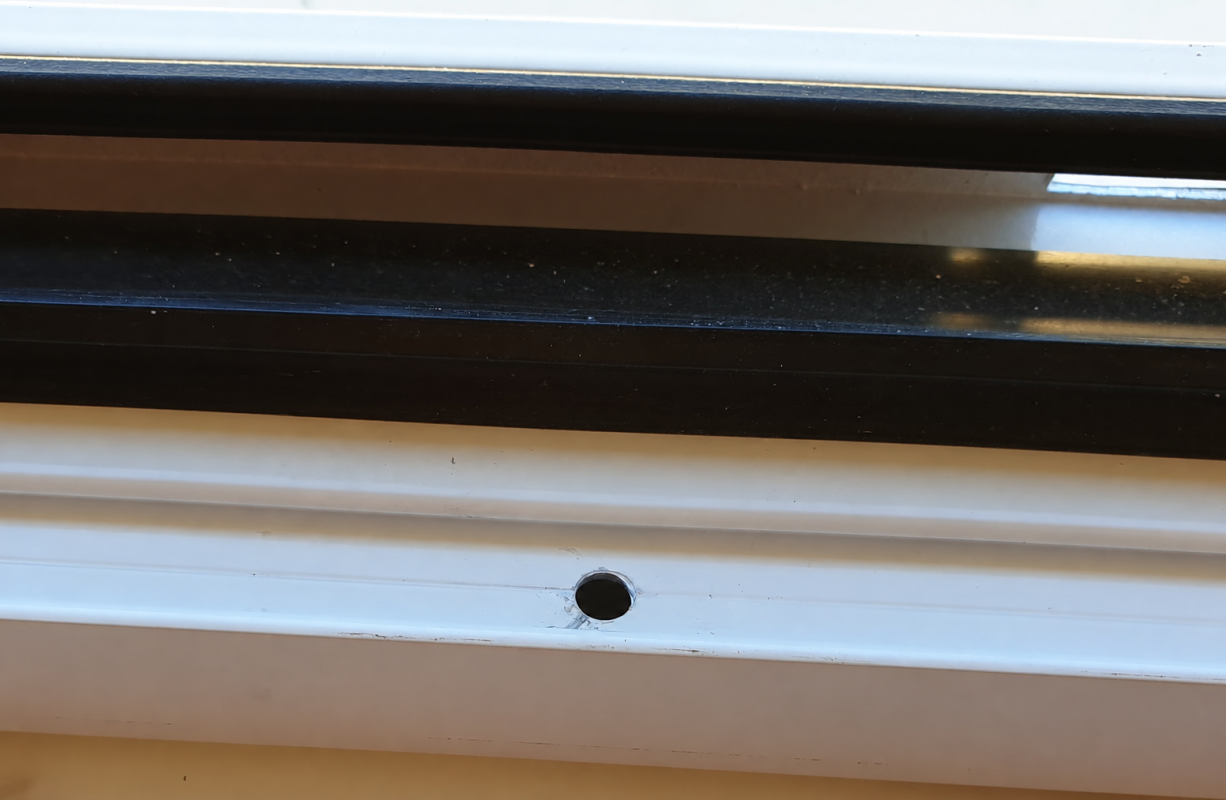

Ακριβώς απέναντι από τη βίδα που στηρίζει το μαγνήτη ανοίξτε στο κάσωμα μία οπή διαμέτρου Ø 7 mm.
Β. Τοποθέτηση της επαφής για εξοικονόμηση ενέργειας ή για αυτοματισμό
Όταν η επαφή χρησιμοποιείται για εξοικονόμηση ενέργειας ή αυτοματισμούς, τοποθετήστε την στο επάνω μέρος του κουφώματος, ακολουθώντας τη διαδικασία τοποθέτησης που περιγράφεται παραπάνω.
Έλεγχος πριν από την ολοκλήρωση.
Συνδέστε έναν ηχητικό βομβητή (buzzer) ή ένα κατάλληλο όργανο στα άκρα των καλωδίων και ελέγξτε τη σωστή λειτουργία της επαφής πριν προχωρήσετε στη συνδεσμολογία
Οδηγίες τοποθέτησης
Αφεθείτε να σας οδηγήσουμε στον τρόπο τοποθέτησης και σας εγγυόμαστε το τέλειο αποτέλεσμα
Δείτε το προϊόν στην πράξη

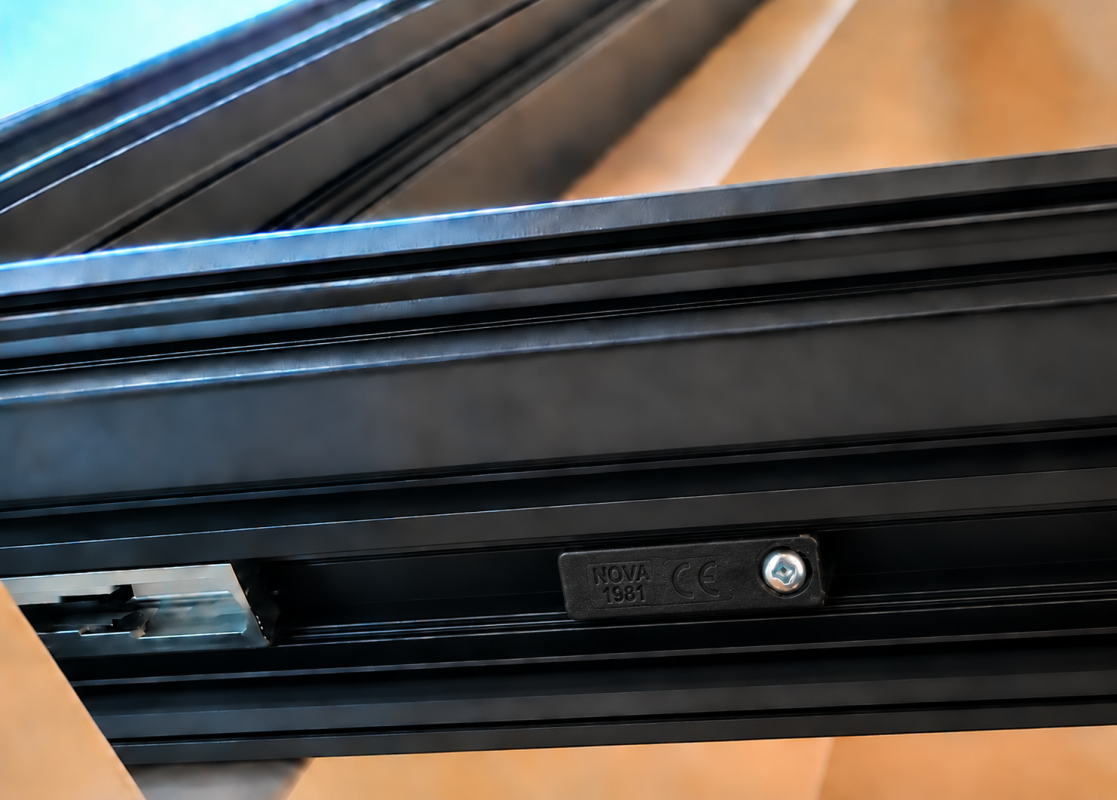

Στην εικόνα αριστερά παρατηρούμε τον μαγνήτη τοποθετημένο σε υπάρχουσα βίδα του μηχανισμού, στο κάτω μέρος του φύλλου και προς την πλευρά του ανοίγματος.
Η συγκεκριμένη θέση προτείνεται όταν η μαγνητική επαφή χρησιμοποιείται για σύστημα συναγερμού, καθώς επιτρέπει στο ανοιγόμενο κούφωμα να παραμένει ασφαλισμένο ακόμη και στη θέση ανάκλισης.
Ακριβώς απέναντι από το κέντρο του μαγνήτη, ανοίγουμε στο κάσωμα οπή Ø7–9 mm και τοποθετούμε το Reed της επαφής, όπως παρουσιάζεται στην εικόνα.
Κατά την τοποθέτηση, φροντίζουμε να αφήσουμε επαρκές μήκος καλωδίου μέσα στην κοιλότητα του προφίλ, ώστε το Reed να μπορεί εύκολα να βγεί σε περίπτωση μελλοντικού ελέγχου.
Περιγραφή
MV-300R ZAMAK
Η Νέα Γενιά Μαγνητικής Επαφής από τη NOVA
Για ακόμη μια φορά, η NOVA αποδεικνύει την τεχνολογική της υπεροχή, παρουσιάζοντας τη μαγνητική επαφή MV-300R ZAMAK.
Ειδικά σχεδιασμένη για ανοιγόμενα κουφώματα αλουμινίου, PVC και ξύλου, όπου το φύλλο διαθέτη κάμερα περιμετρικού.
Καινοτομία & Ανώτερη Απόδοση
• Κατασκευή από ZAMAK – εξασφαλίζει στιβαρότητα και αισθητική εναρμόνιση με τα εξαρτήματα του κουφώματος.
• Εσωτερική τοποθέτηση – σχεδόν αόρατη, ιδανική για υψηλές αισθητικές απαιτήσεις.
• Ελαστομερής φλάντζα – διατηρεί την υδατοστεγανότητα και δεν επηρεάζει τη θερμοδιακοπή, προσφέροντας απόλυτη ασφάλεια χωρίς συμβιβασμούς.
• Ιδανική για συστήματα ασφαλείας και για εξοικονόμηση ενέργειας
Ιδανική για
• Κατοικίες & επαγγελματικούς χώρους
• Συστήματα συναγερμού και εξοικονόμηση ενέργειας
• Κατασκευές υψηλών απαιτήσεων σε αισθητική & αντοχή
MV-300R ZAMAK – Η διακριτική λύση που προστατεύει, χωρίς να φαίνεται
Τεχνικά χαρακτηριστικά
Casing: ΖΑΜΑΚ
Magnet: NdFeB
Switch:
Function: NC or NO
Switched Power: MAX 5 W
Switched Voltage: MAX 60 Volt
Operating Temperature: -30oC έως +80oC
Gaps = 3,0 cm
Wires:
• PVC
• Voltage Operating-Liy: 0,14mm2 =500V
• Length: 40 cm & με 3,5 μετ.
